動態汽車衡是從靜態汽車衡發展而來，主要使用的傳感器以柱式傳感器與橋式傳感器為主。對于大型貨車ETC系統，其關鍵技術是計重，而計重的關鍵設備為動態汽車衡，本章蘇州金鉆跟大家淺析動態汽車衡稱重過程的受力。

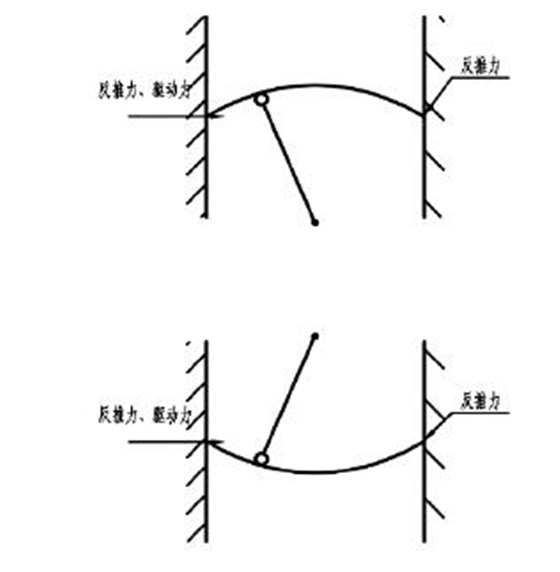

汽車行駛上動態汽車衡（以下簡稱秤臺）時，因汽車前輪的慣性沖力將秤臺向前推去，當秤臺運動到前限位器時，限位將產生反推力，又將秤臺向后推去。當稱重運動到后限位器時產生反推力，以及汽車的驅動力，又將秤臺加速向前推去。在汽車完全行駛到秤臺上面前，秤臺將持續加速振蕩，形成加速擺動現象

當汽車完全行駛到秤臺上面時，通過其他地方產生的驅動力逐漸消失，秤臺的前后振蕩頻率速度將不再加速。當汽車加速或減速時，秤臺振蕩頻率也會加速減速?？傊谡麄€汽車上秤臺前與上秤臺過程中，秤臺會形成一個中、低頻率前后振蕩。

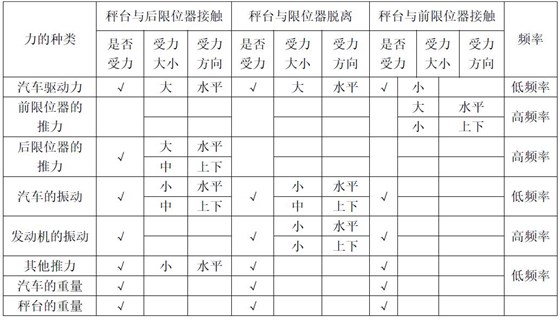

汽車的重量及其他推力振動等產生的力都由秤臺傳遞給傳感器，由傳感器將這些力的信息準確快速的傳遞給儀表（電腦）進行數據處理，最終通過稱重儀表顯示。秤臺受力分析如下：
