靜載稱重模塊適用于水平、沖擊力較小的場合。靜載模塊適用于只受垂直作用力，而水平作用力較小的場合。靜載模塊可非常方便地安裝在各種形狀的容器上，成為一個稱量系統。適用場合反應釜、灌裝秤、料斗秤、罐秤。

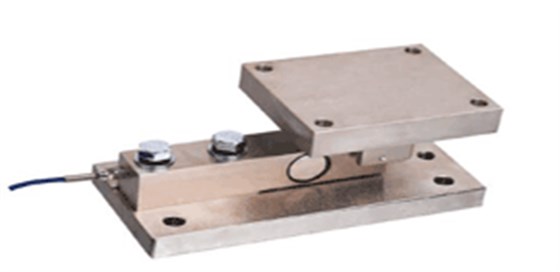

靜載稱重模塊的結構

1、底板

2、頂板

3、支持螺栓

4、傳感器

5、傳感器承壓頭

組合方式

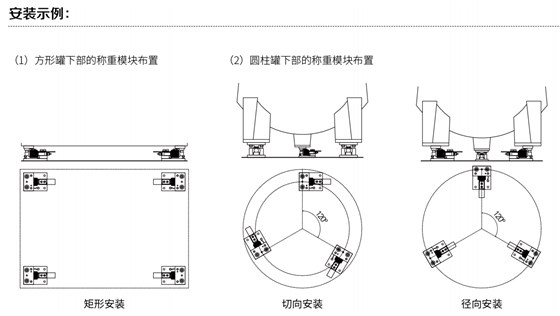

在一個稱重系統中，使用一只固定式稱重模塊，一只半浮動式稱重模塊，其余用全浮動式稱重模塊。標準組合為：

1、四件套：一只固定式，一只半浮動式，二只全浮動式模塊

2、三件套：一只固定式，一只半浮動式，一只全浮動式模塊

安裝基礎要求

1、每一稱重模塊的安裝基礎的平面度應在0.3mm 以內，各基礎應在同一水平面上，其平面度要求在0-3mm之間。

2、與稱重模塊連接的支承面的平面度應在0.3mm以內，各支承面應在同一水平面上，其平面度要求在0-3mm之間。

安裝注意事項

1、半浮動式模塊的安裝位置應盡量遠離固定式模塊。

2、模塊與基礎及支承面的連接，可用螺栓連接或焊接。焊接時應注意焊機的接地，當模塊底板與基礎焊接時，焊機應在基礎上接地，當模塊頂板與支承面焊接時，焊機應在支承面上接地。勿使電流通過傳感器，以免損壞傳感器。

3、安裝完畢，應將圖中支撐螺桿頂部的螺母松開，使套筒墊圈離開支撐板(圖中所示為松開狀態)。
